氮气储罐液位计产品详情：

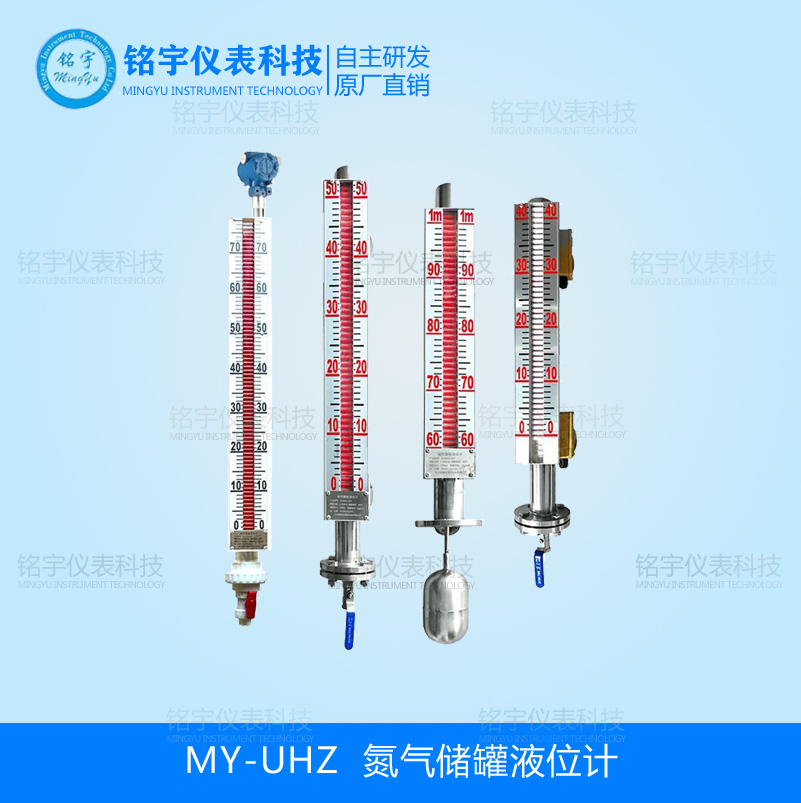

MY-UHZ氮气储罐液位计是本公司引进、吸收国外同类产品，并加以吸收、消化、提高，按原化学工业 部颁布的磁性液位计标准HG／T21584-95研制生产的产品。可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封，防泄漏和适应高压高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板(管)液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目、读数直观，且测量范围大。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质，更显其优越性。因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、先进性、实用性。
氮气储罐液位计的z显著特点是液体介质与指示器隔离，所以在任何情况下都非常安全、可靠、耐用，而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警，控制或连锁；配上静压式液位变送器或干簧-电阻式液位变送器，可将液位，界位信号转换成二线制4-20mADC标准信号，实现远距离指示、检测、记录与控制。该系列磁翻板液位计可广泛适用于电力、石油、化工冶金环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。
氮气储罐液位计技术参数：
1、 测量范围：300～15000mm
2、准确度： ±10mm，±16mm
3、 翻柱直径：10mm,16mm
4、 工作压力：≤2．5Mpa(2.5MPa以上可另行设汁) 防腐型≤0．6Mpa
5、介质密度（g/cm3）：0.5～2
6、 介质温度：-20℃ +250℃(特殊要求可达450℃)
7 、介质粘度：≤0.4Pa•S，对于粘度大的介质或温度低时易结品的介质，可根据用用户要求选 用加热型夹套式液位汁。
8、 环境振动：频率≤25Hz，振幅≤0．5mm
9、 跟随速度：≤0.08m/s
10、安装方式：侧装式、顶装式、底装式
11、防护等级：IP65
12、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
13、传输方式：4～20mA 或 开关量
14 、连按法兰： HG20592～20635-97法兰标准，若采用其他法兰标准(如GB、ANSI、DIN等标准)请用户在定货时注明。 对于高压型侧装式磁性液位计连接法兰采用HG20595－用97带颈对焊连接法兰DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在订货时注明。
氮气储罐液位计结构原理：
液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的*磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180。，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。
氮气储罐液位计选型:
|
|
结构特点 |
接液材质 |
测量范围 |
适用介质条件 |
法兰连接(mm) |
重量(kg) |
|||||
|
温度 |
压力 |
密度 |
粘度 |
DN |
PN |
基本 |
加长 |
||||
|
C10 |
标准型 |
1Cr18Ni |
300- |
-20 |
0-2.45 |
0.5-2 |
≤0.04 |
25 |
1.0 |
6 |
5 |
|
C11 |
高压型 |
300- |
-20 |
2.45-9.6 |
0.5-2 |
≤0.04 |
25 |
2.5 |
6 |
6 |
|
|
C12 |
高温型 |
300- |
-20 |
2.45-9.6 |
0.5-2 |
≤0.04 |
25 |
6.3 |
6 |
6 |
|
|
C13 |
低温型号 |
300- |
>-40 |
0-2.45 |
0.5-2 |
≤0.04 |
25 |
1.6 |
6 |
7.5 |
|
|
C14 |
液氨、液 |
300- |
-20 |
0-2.45 |
0.45-0.7 |
≤0.05 |
25 |
2.5 |
6.5 |
6 |
|
|
C15 |
耐腐型 |
00Cr17Ni14Mo2 |
300- |
-20 |
0-2.45 |
0.5-2 |
≤0.04 |
25 |
1.6 |
6 |
5 |
|
C16 |
防腐型（ |
PP |
300- |
20 |
0-0.6 |
0.5-2 |
≤0.04 |
32 |
1.6 |
3 |
3 |
|
C17 |
防腐型（ |
U-PVC |
300- |
20 |
0-0.5 |
0.5-2 |
≤0.04 |
32 |
1.6 |
3 |
3 |
|
C18 |
防腐型 |
ABS |
300- |
-20 |
0-0.6 |
0.5-2 |
≤0.04 |
32 |
1.0 |
3 |
3 |
|
C19 |
防腐型（ |
PP |
300- |
-20 |
0-1.0 |
0.5-2 |
≤0.04 |
25 |
1.6 |
4 |
5 |
|
C20 |
防腐型 |
PE |
300- |
20 |
0-0.6 |
0.5-2 |
≤0.04 |
25 |
1.6 |
6 |
7 |
|
C21 |
蒸气夹套 |
1Cr18Ni9Ti |
300- |
-20 |
0-2.45 |
0.5-2 |
≤0.05 |
32 |
1.6 |
6 |
8 |
|
C22 |
高粘度 |
0Cr18Ni9 |
300- |
-20 |
0-2.45 |
0.5-2 |
≤0.05 |
32 |
1.6 |
6 |
5 |
|
C23 |
食品专 |
1Cr18Ni9Ti |
300- |
-20 |
0-1.6 |
0.5-2 |
≤0.05 |
50 |
1.6 |
7 |
5 |
|
□□ |
配套仪表及附件内容 |
||||||||||
|
O |
盲板法兰，不配排污阀 |
||||||||||
|
L |
液位计底部配排污阀 |
||||||||||
|
O |
无液位报警开关 |
||||||||||
|
H |
高位报警开关AK-3型，有记忆功能，故障不排除，信号不消除 |
||||||||||
|
L |
低位报警开关AK-4型，有记忆功能，故障不排除，信号不消除 |
||||||||||
|
B |
高位、低位报警开关全配，有记忆功能AK-3型和AK-4型 |
||||||||||
|
G |
高位报警开关，区域型报警AK-1型 |
附DF-1型转换言放大器壹台 |
|||||||||
|
D |
低位报警开关，区域型报警AK-1型 |
||||||||||
|
Q |
高位、低位报警开关全配，区域型报警AK-1型贰台 |
||||||||||
|
S |
高位和低位一体化型报警开关，区域型报警AK-2型 |
||||||||||
|
O |
无液位控制开关 |
||||||||||
|
H |
上限控制开关，单点干簧CK-1型 |
||||||||||
|
L |
下限控制开关，单点干簧CK-1型 |
||||||||||
|
B |
上限、下限控制开关全配，单点干簧CK-1型贰付 |
||||||||||
|
W |
上限、下限控制开关一体化，双点干簧CK-2型 |
||||||||||
|
T |
上限控制开关，霍尔型传感器CK-3型 |
||||||||||
|
L |
下限控制开关，霍尔型传感器CK-4型 |
||||||||||
|
E |
上限、下限控制开关全配，霍尔型传感器CK-3型贰付 |
||||||||||
|
C |
上限、下限控制开关一体化，霍尔型传感器CK-4型 |
||||||||||
|
O |
无远传变送器装置 |
||||||||||
|
R |
配LB型捆绑式变送器，输出二线制4-20mADC |
||||||||||
|
S |
静压式远传变送器，（URS-100）输出二线制4-20mADC |
||||||||||
|
O |
普通防水型 |
||||||||||
|
B |
本质安全型ibⅡCT4，可配齐纳安全栅或IS4041-Ex隔离栅 |
||||||||||
|
Bd |
隔爆型dⅡCT4 |
||||||||||
|
O |
不配远传显示仪表 |
||||||||||
|
A |
数字、光柱显示调节报警仪 XGTH-510（竖式） |
||||||||||
|
B |
数字、光柱显示调节报警仪 XGTA-810（横式） |
||||||||||
|
C |
数字显示调节报警仪 XMTA-810（横式） |
||||||||||
|
E |
双光柱液位显示仪 XGH-202（竖式） |
||||||||||
|
D |
智能型液位/容量（重量）显示调节仪XMT-620（横式） |
||||||||||
|
-□□□□ |
测量范围(mm) |
||||||||||
|
-□□ |
介质密度(g/cm3) |
||||||||||
|
- |
D |
开口常压容器 |
|||||||||
|
□ |
工作压力(MPa) |
||||||||||
