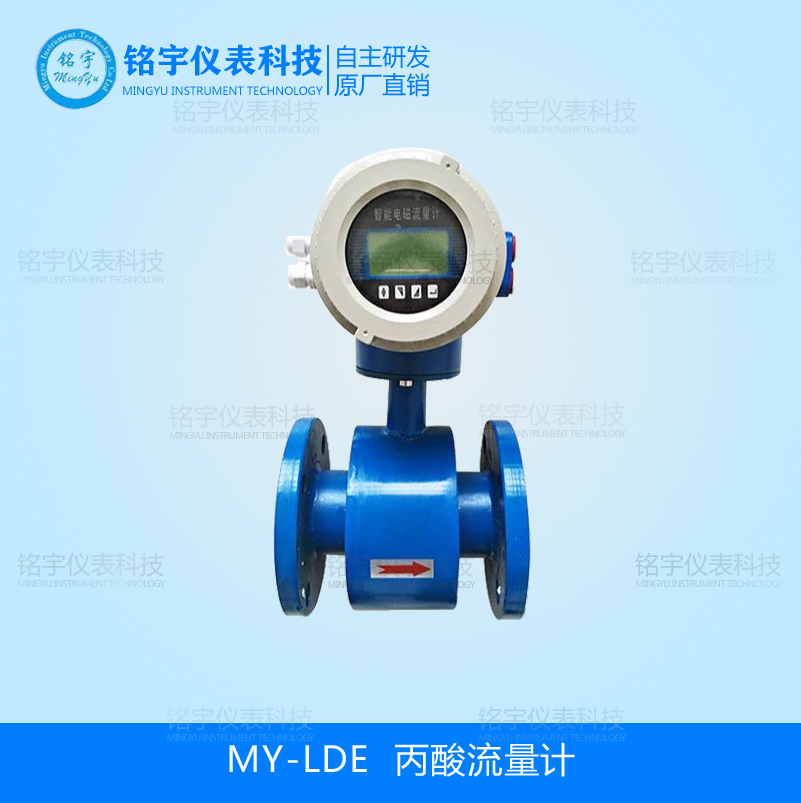

丙酸流量计产品详情：

MY-LDE丙酸流量计适用测量封闭管道中导电液体和浆液体积流量，如净水、污水、各种酸碱盐溶液、泥浆、矿浆、纸浆及食品方面的液体等。

丙酸流量计测量原理：

丙酸流量计的测量原理是基于法拉第电磁感应定律：导电液体在磁场中作切割磁感应线运动时，导体中产生感应电势，其感应电势E为：

E＝KBVD

式中：K------仪表常数

B------磁感应强度

V------测量管道截面内的平均流速

D------测量管道截面的内径

测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极检出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4-20mA和0-1kHz输出。

丙酸流量计选型:

仪表的选型是仪表应用中非常重要的工作，据有关资料表明，仪表在实际应用中有2/3的故障是仪表的错误选型和错误的安装而造成的,特别注意。

一、收集数据

1．根据被测流体名称、z高温度、z低温度：选择衬里和电极的材质

2．z大流量、z小流量：选择管径的大小

3．z高工作压力：实际z高工作压力必须小于流量计的额定工作压力。

4．附加功能及其它附属要求的选择：厂家决定生产要求

二、 被测流体必须具备一定的导电性，导电率≥5μS/cm。

三、 z大流量和z小流量，必须符合下表中的数。

四、实际z高工作压力必须小于流量计的额定工作压力。

五、z高工作温度和z低工作温度必须符合流量计规定的温度要求。

六、确定是否有负压情况存在。

您可以根据上表中的流量选择相应的丙酸流量计，若所选择的丙酸流量计的内径与工艺管道的内径不符，应进行缩管或扩管。

1、若管道进行缩管，应考虑缩管引起的压力损失是否会影响工艺流程。

2、从产品价格上考虑，可选择小口径的丙酸流量计相对减少投资。

3、测洁净水时，其经济流速是1.5-3m/s；测易结晶的溶液时，应适当提高流速，3-4m/s为宜，起到自清扫，防止粘附沉积等作用；测矿浆等磨耗性流体时，应适当降低流速，1.0-2m/s为宜，以降低对内衬和电极的磨损。实际应用很少超过7m/s，超过10m/s更为罕见。

实际应用中，分体距离愈短愈好，电缆线过长，受其分布电容的影响，很容易造成信号干扰。

例如：一般的自来水的电导率在100us/cm左右，分体的z大距离约为100m左右。(酸碱盐溶液电导率较大，其分离距离可超过100m, 具体数值可根据电导率和电缆铜芯截面来定。)

如何选择电极材料

应根据被测的流体的腐蚀性来选择电极的材料，请查有关腐蚀手册，对于特殊流体应作试验

衬里材料选择说明

如何选择防护等级

1、 IP65：防喷水型，允许水龙头从任何方向对传感器喷水，喷水压力为30kPa，出水量为2.5L/min，距离为3m。

2、 IP68：潜水型，长期工作在水中。

防护等级应根据实际情况来选择，传感器装在地面以下，经常受水淹的，应选用IP68，传感器安装在地面以上，应选用IP65。

如何选择附加功能

丙酸流量计的基本型已带显示、输出4～20mA和0～1kHz报警等功能，可根据实际情况加选其他附加功能。

1、 分体安装：传感器需安装在地面以下或其他原因，应选择分体安装方式。

2、 RS-485通讯：需传感器和其他设备通讯，则需选用RS-485通讯功能。

如何正确选择安装点

1、选择充满液体的直管段,如管路的垂直段(流向由下向上为宜)或充满液体的水平管道(整个管路中z低处为宜),在安装与测量过程中,不得出现非满管情况；

2、测量位置应选在上游大于5D和下游有3D直管段处；

3、测量点选择应尽可能远离泵,阀门等设备,避免其对测量的干扰

4、测量点选择应尽可能远离大功率电台,强磁场干扰源等 。

选择安装位置时需特别注意

1、测量电极的轴线必须近似于水平方向；

2、测量管道内必须充满液体；

3、流量计的前方z少要有5xD(D为流量计内径)长度的直管段，后方z少要有3xD(D为流量计内径)长度的直管段；为方便安装和拆卸，可在流量计后加装管道伸缩节。

4、流体的流动方向和流量计的箭头方向一致；

5、管道内要有真空会损坏流量计的内衬，需特别注意；

6、在流量计附近应无强电磁场；

7、在流量计附近应有充裕的空间，以便安装和维护；

8、若测量管道有振动，在流量计的两边应有固定的支座；

9、测量不同介质的混合液体时混合点与流量计之间的距离z少要有30×D(D为流量计内径)长度；

10、为方便今后流量计的清洗和维护，应安装旁通管道，并且保证流量计前5D后3D的直管段。

10、如安装聚四氟乙烯内衬的流量计时，连接两法兰的螺栓应注意均匀拧紧，否则容易压坏聚四氟乙烯内衬，z好用力矩扳手。

安装要求

1、应安装在水平管道较低处和垂直向上处，避免安装在管道的z高点和垂直向下处；

2、应安装在管道上上升处；

3、在开口排放管道安装，应安装在管道的较低处；

4、若管道落差超过5m时，在传感器的下游安装排气阀；

5、应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游；

6、传感器不能安装在泵的进出口处，应安装在泵的出口处；

7、在测量井内安装流量计的方式

1、入口 2、溢流管 3、入口栅 4、清洗孔 5、流量计 6、短管 7、出口 8、排放阀 9、排污阀

仪表接线和安装要求

1、若采用分体式安装，连接的信号电缆采用定制的专用电缆线，电缆线越短越好；

2、励磁电缆可选用YZ中型橡套电缆，其长度与信号电缆一样；

3、信号电缆和励磁电缆必须严格分开，不能敷设在同一根管子内，不能平行敷设，不能绞合在一起，应分别单独穿在钢管内；

4、信号电缆和励磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余电缆剪掉，并重新焊好接头电缆进入传感器电气接口时，在端口若悬河处做成U型,这样可以防止雨水渗透到传感器中。
