长径喷嘴流量计详细资料：

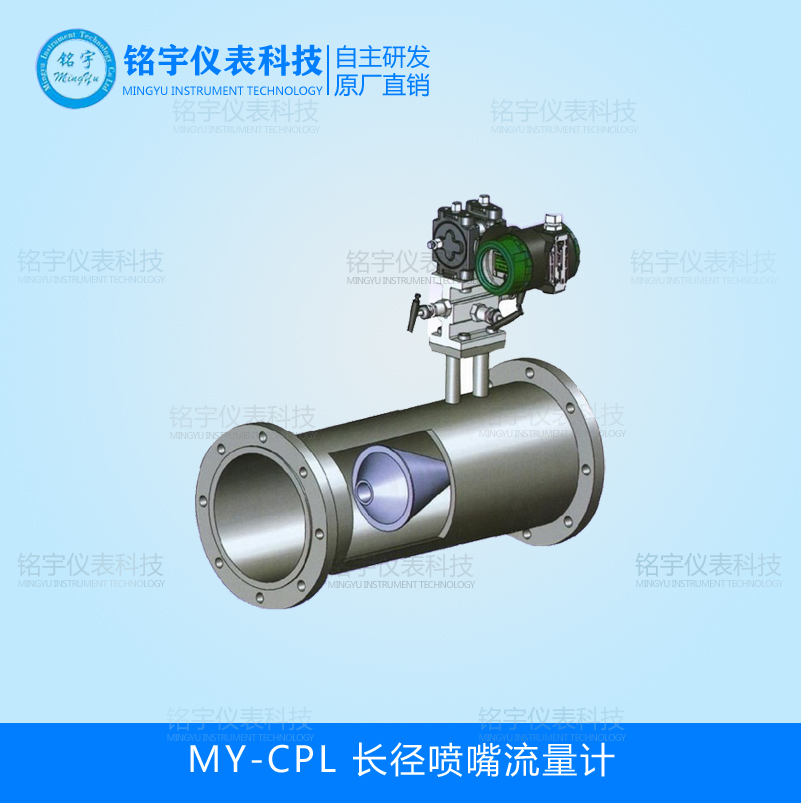

MY-CPL长径喷嘴流量计具有耐高温高压、耐冲击、使用寿命长、测量范围大、测量精度等特点，适用于电厂高温高压蒸汽热网管道流速高的流体流量测量。标准喷嘴按国标GB/T2624-93进行设计制造，按JJG640-94进行检定,无需实流标定。在现代大型火力发电厂热经济效益分析中，为了能够准确确定汽轮机组性能，主凝结水流量测量十分重要。根据ASME标准，流量的高精度测量采用高精度的差压元件，从工程应用方面规定采用阿斯德标准喷嘴。该装置由美国机械工程师协会推荐，它的优越性能已得到国际上普遍，在许多要求高精度流量测量的地方，长径喷嘴已经成为好的方案。
二、工作原理：
长径喷嘴流量计是采用节流式流量传感器。它在长颈喷嘴的基础上采用了特殊的取压（喉部取压）方式，使该流量传感器不仅具有传统长颈喷嘴的优点，同时还具备流出系数稳定，重复性高等优点。是一种高精度流量传感器。流量计算公式：

式中:  ，——分别为质量流量（㎏/s）和体积流量（m3/s）；
——流出系数 ；
——可膨胀性系数；
——节流件开孔直径，m；
——直径比，
——管道内径，m；
——被测流体密度，㎏/m；
——差压，Pa；
喷嘴通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大。
三、应用范围：
长径喷嘴流量计与各种差压变送器配套使用，可测量各种流体的流量。配合调节仪还可以对流量进行调节。广泛应用于石油、化工、冶金、轻纺、水利、电力等部门 。
1、液体：热水、冷水、化工液、轻体质油。
2、气体：高炉煤气、焦炉煤气、各种单组分多组分气体。
3、过热蒸汽、饱和蒸汽。
4、压缩空气。
5、天然气，火炬气，液化气。
四、优势：
1、结构简单，安装方便。
2、喷嘴比孔板的压力损失小，要求直管段长度也短。
3、无需实流校验，性能稳定。
4、可耐高温高压、耐冲击。
5、耐腐蚀性能比孔板好，寿命长。
6、精度高、重复性好、流出系数稳定。
7、圆弧形结构设计可测量各种液体、气体、蒸汽以及各种脏污介质。
8、整体锻造加工技术，造价较高。
五、性能指标：
1、公称直径：20mm≤DN≤630mm；
2、公称压力：PN≤32Mpa；
3、工作温度：-50℃≤t≤550℃；
4、雷诺数范围：0.30≤β≤0.44时，70000≤ReD≤107；
0.44≤β≤0.8时，20000≤ReD≤107；
5、喉径比：0.30≤β≤0.80；
6、精度：0.5级、1.0级、1.5级、2.0级；
7、参照标准：GB/T2624-2006、JJG640-94；
8、连接方式：法兰连接、焊接。
六、孔板和喷嘴是两种不同的差压式流量计：
1.喷嘴
优点：标准喷嘴历史悠久，有大量的各种试验数据，喷嘴流量计结构简单牢固，无可动部件、长期使用稳定可靠，丰富的设计制造和应用经验，标准化程度高，可不必进行实流标定。标准喷嘴有可靠的实验数据和完善的国际、国家标准。计量数据真实可信，可作为贸易结算计量用表。
缺点：生产制造较复杂，单价较高.
2.孔板
孔板流量计优点：性价比较高。标准孔板历史悠久，有国际、国家标准及检定规程和大量的试验数据，不用实流标定。计量数据真实可信，可作为贸易结算计量用表。
缺点：孔板锐角边的磨损、脏污等因素均会影响计量精度。检定周期较短6-12个月。
七、结构形式：
喷嘴由垂直于轴线的入口平面部分A、圆弧形曲面B和C所构成的入口收缩部分、圆筒形喉部E和为防止边缘损伤所需的保护槽F组成，其取压方式上游取压口采用角接取压，下游取压口可按角接取压设置，也可设置于较远下游处。喷嘴总长度
a、当0.30≤β≤2/3时，喷嘴长度=0.6041d；
b、当2/3≤β≤0.80时，喷嘴长度=｛0.4041+（0.75/β-0.25/β2-0.5225）0.5｝d ；
c、ISA 1932喷嘴上游面由垂直于轴的平面、廓形为圆周的两段弧线所确定的收缩段、圆筒形喉部和凹槽组成的喷嘴。ISA1932喷嘴的取压方式仅角接取压一种。
八、安装注意事项：
1、可水平、垂直或倾斜安装，应保证管内充满液体；
2、节流装置前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁净，无凹坑与沉淀物；
3、直管段长度要求及节流装置安装应符合GB/T26224—93有关规定；
4、引压管路安装应符合标准规定的规范。

九、适用范围：

十、选型型谱：

十一、订货须知：
订货时请详细提供以下数据：
1、被测介质名称；
2、z大、常用、z小流量（m3/h）；
3、工作压力（Mpa）、工作温度（℃） 、z高压力（Mpa）、z高温度（℃）；
4、介质密度、粘度；
5、管道材质、内径、外径；
6、现场管道敷设情况和局部阻力件形式。
7、您需要铭宇仪表的显示仪表配套时，请参阅相应的说明书，选用合适的型号或由我公司技术人员根据您提供的资料替您设计选型。
8、如有特殊要示，请与我公司销售部。
售后服务：
1、从合同签订之日起，江苏铭宇仪表科技有限公司对所提供的产品提供免费保养及维护服务,承诺终生维修服务；
2、江苏铭宇仪表科技有限公司的将定期与客户，了解产品的使用情况，并解决客户使用过程中产生的问题，无偿提供；
3、保修期内出现人为的损坏，我公司负责进行维修，并收取由此产生的维修费用；
4、产品出现质量问题或对产品不满意，用户可以无条件的选择退换货，江苏铭宇仪表科技有限公司不收取任何的手续费，出现质量问题，承担来回的运费。
